V型孔AAO模板

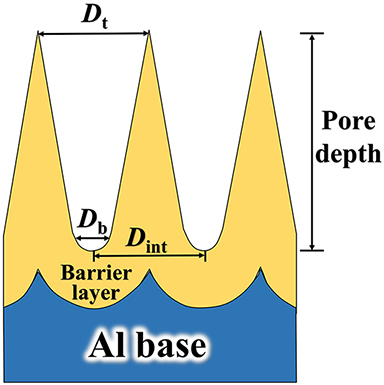

图1. V型孔AAO模板结构示意图。Dint为孔中心间距，Dt为孔顶部直径，Db孔底部直径。

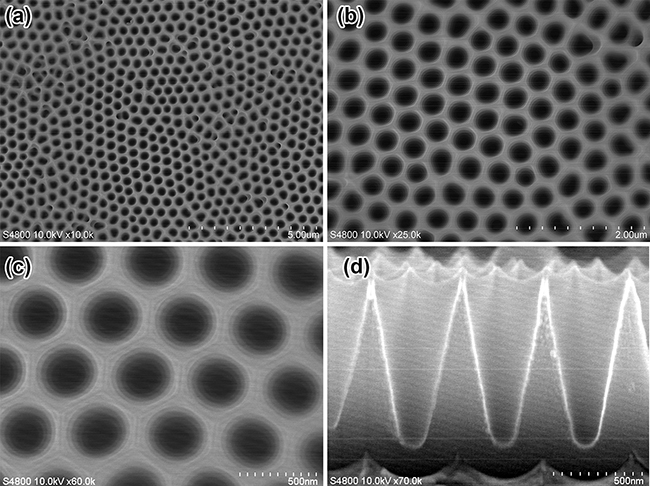

图2. VS450-100-900的（a）低倍（b）中倍（c）高倍（d）截面SEM图

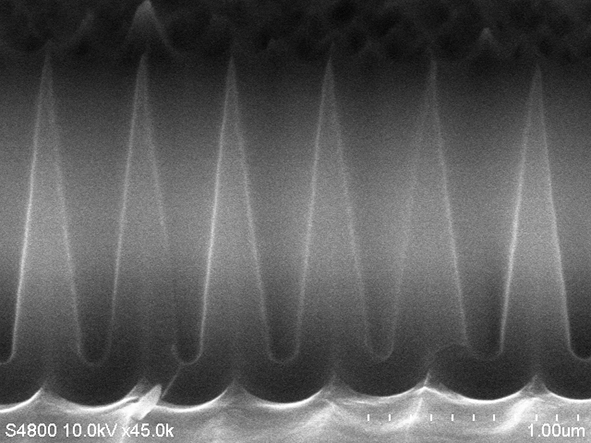

图3. 型号为VS450-100-1500的V形孔AAO模板截面SEM图

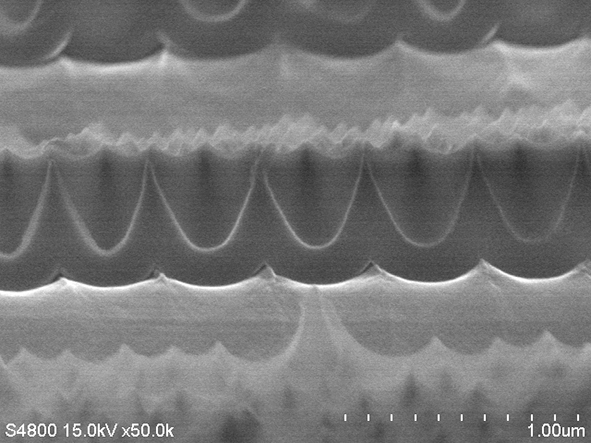

图4. 型号为VS450-100-400的V形孔AAO模板截面SEM图

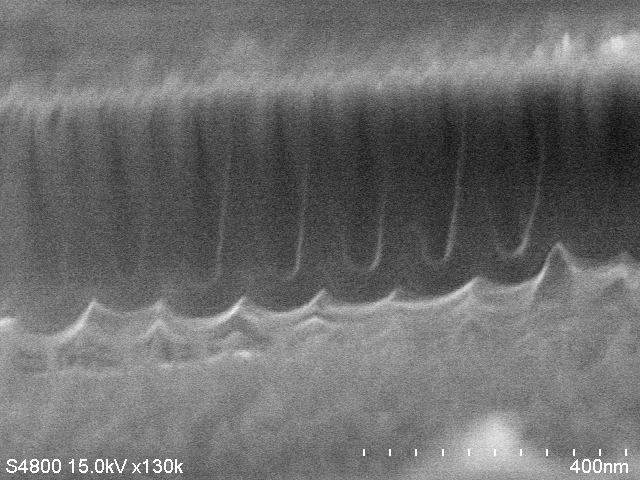

图5. 型号为VS125-040-250的V形孔AAO模板截面SEM图
V形孔AAO模板又称为渐变孔径（taper-nanopore）或倒锥形（inverse-nanocone）AAO模板，它类似于铝基单通AAO模板，其结构示意如图1所示。从正面看，孔的排列同样具有短程有序结构，有序区域微米级，从截面看，它的孔上部大，下部小，逐渐过渡，类似于一个倒立的圆锥，孔的底部保留着阻挡层，阻挡层下部为未被氧化的铝基。如图2所示，型号VS450-100-900的孔中心间距约为450nm，V形孔口部直径约为450nm，最底部孔径约为100nm，孔深约为900nm，孔径孔深孔间距孔深均有一定的分布宽度以及测量误差。

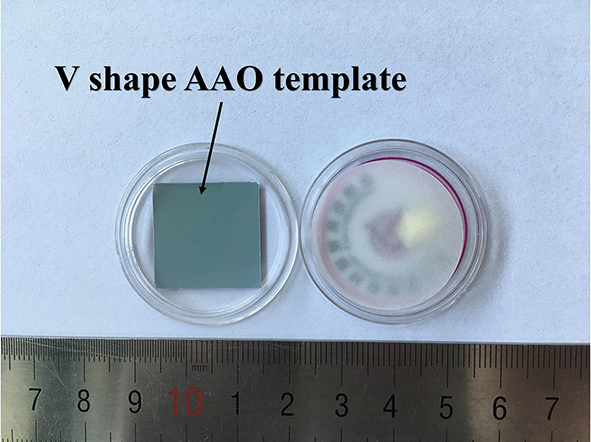

图6. V形孔AAO模板产品实物图
V形孔AAO模板产品上表面为有效AAO层，背面也有一层多孔氧化铝，只不过背面这层氧化铝较有效AAO层薄一些，质量差，请不要使用这层氧化层作为多孔模板。V形孔AAO膜可以采用5wt%的磷酸（40℃）进行慢速溶解去除，或采用5~10wt.%的NaOH（常温）进行快速溶解去除。
V形孔AAO模板可以采用SEM或AFM对膜进行表征。由于AAO很薄，所以在做SEM测试时无需喷金或喷碳，可以直接检测。截面观察时，可以将膜轻轻折弯成90°，弯折处形成新鲜断面可供观测。
V形孔AAO模板外观和厚度同类似孔深的单通AAO模板相同，总厚度约为0.2mm，背面也有一层氧化层，中间是铝层，正面为有效的V型AAO，包装时AAO面朝上。关于如何选用PDMS以及如何进行表面处理等问题，请咨询阅读以下参考文献，注意孔径的区别。注意，我们的AAO产品（包括V形孔AAO）孔排列是短程有序，有序区域为微米级，不是像参考文献里那样长程有序，购买前请知悉。下面参考文献里大部分为他们课题组自己采用纳米压印辅助法制备的长程有序AAO。
Adv. Mater. 2014, 26, 2805.
ACS Nano, 2015, 9, 10287.
Adv. Funct. Mater. 2017, 27, 1604720.
J. Phys. Chem. C 2017, 121, 9757.
Nanoscale Research Letters 2013, 8，268.
ACS Appl. Mater. Interfaces 2016, 8, 10929−10936.
|
型号 |
孔中心间距 |
孔顶部直径 |
孔底部直径 |
孔深 |
尺寸 |
|
VS125-040-250 |
125nm |
125nm |
40nm |
250nm |
20*20mm |
|
VS450-100-400 |
450nm |
450nm |
100nm |
400nm |
20*20mm |
|
VS450-100-900 |
450nm |
450nm |
100nm |
900nm |
20*20mm |
|
VS450-100-1500 |
450nm |
450nm |
100nm |
1500nm |
20*20mm |
注：孔深为标称值，实际测试有误差，孔深也有一定波动，250nm的孔深在250~300nm，400nm的孔深为350~450nm，900nm的孔深在800~1000nm，1500nm的孔深在1300~1800nm。
V形孔AAO的应用实例请参见：http://topmembranes.com/appsShow.asp?id=201
V形孔AAO是属于单通AAO的，因为它也是有阻挡层，关于如何用NaOH去除AAO，如何测AAO的截面SEM图，以及如何切割可从以下链接下载（链接里是普通单通AAO为例子，V形AAO测试原理是相同的）：
http://topmembranes.com/intro/AAO_on_Al_substrate.pdf
温馨提示：
包装盒内，AAO膜之间放置了圆形隔纸片，纸片直径28mm，请不要与AAO膜混淆。
包装盒内，V型孔AAO的正面是向上放置的，请注意区分。
