AAO循环过滤器
新一代纳米颗粒过滤器
AAO循环过滤器是使用AAO滤膜进行纳米颗粒的分离和浓缩的一款过滤装置。针对滤膜在普通过滤装置中易堵孔的问题，创新性的提出“循环过滤”的概念。独特的设计结构，实现了边循环边过滤的功能，有效防止滤膜孔道堵塞。循环速度和过滤速度分别控制，根据需要进行调整，可实现快速提高纳米颗粒浓度，或者长时间无人值守的缓慢过滤。特殊的垫圈支撑片设计，确保脆性的AAO在装配过程和过滤时不会损坏。
使用AAO循环过滤器，需要一个微型蠕动泵来循环滤液。配合使用我们的高性能双通AAO滤膜（可选孔径从30nm到390nm），纳米颗粒的截留率接近100%，实现精确过滤。在我们的AAO膜的纯水测试中，过滤速度上限为20mL/min；推荐过滤速度不高于10mL/min。

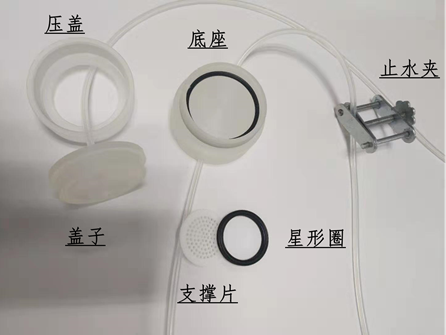

基础型过滤器配件图

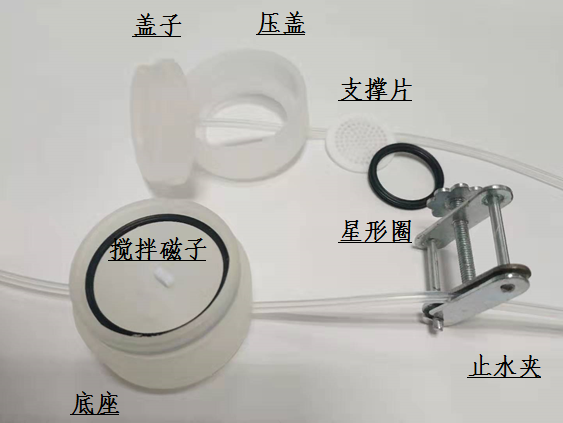

搅拌型过滤器配件图

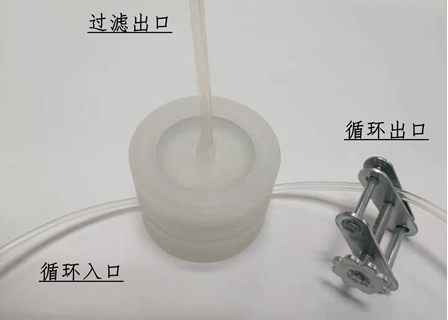

AAO循环过滤器组装图
标准套件：
- · 过滤器盖子（聚丙烯）
- · 过滤器底座（聚丙烯）
- · 出入口接头 （3个，聚丙烯）
- · 外接管道（硅胶，内Φ1mm，外Φ3mm）
- · 螺旋止水夹
- · 星形密封圈（2个，丁腈橡胶）
- · 支撑片（聚四氟乙烯）
- · 过滤器压盖（聚丙烯）
- · 搅拌磁子（聚四氟乙烯）

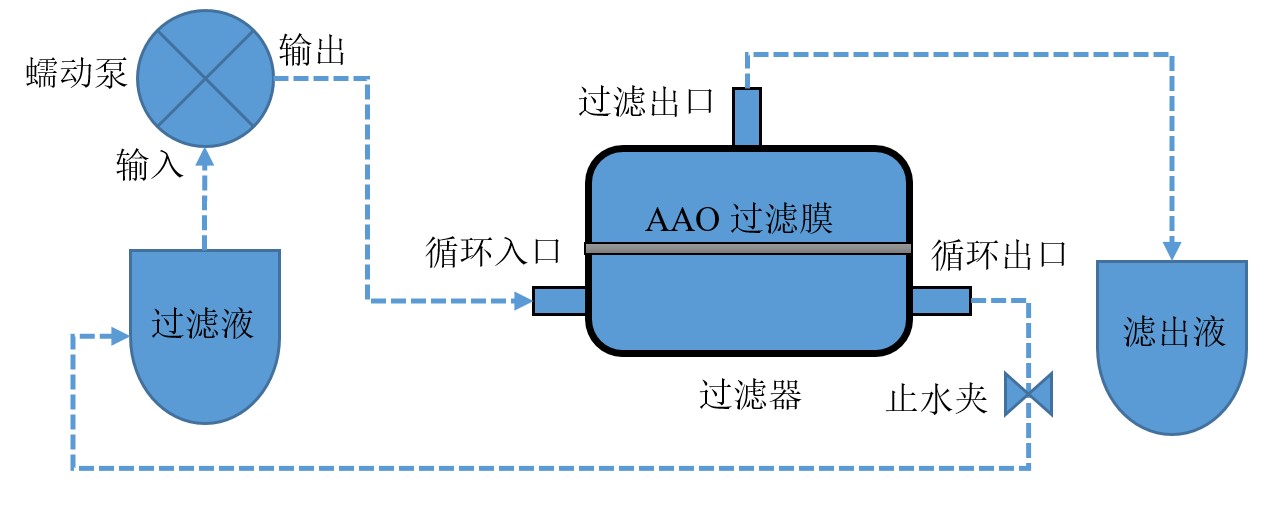

推荐接口连接图
循环过滤原理
循环泵启动后，过滤液从循环入口进入过滤器的循环腔，然后从循环出口流回，形成循环流。通过调整止水夹，限制循环出口流量，从而增大循环腔内液体压力。当循环腔内的压力达到能够克服AAO孔道所产生的阻力时，部分液体将开始流过AAO膜的孔道，由此实现“边循环边过滤”的功能。由接口连接图可知，过滤器的输入流量=循环流出量+过滤流出量。在输入量一定的情况下，通过调节循环出口管上的止水夹，可改变循环出口的流量，使循环腔内压力产生变化，由此调节AAO跨膜压力差，控制溶液过滤的速度。我们的AAO滤膜具有极好的透水性，较小的跨膜压力就可以使稀溶液通过滤膜，因此过滤速度调节十分方便。
浓缩功能：随着溶剂不断流过AAO膜，滤液的溶剂将逐渐减少，因此比孔径大的颗粒的浓度将逐渐升高，产生浓缩的效果。
分离功能：部分比孔径小的颗粒可伴随溶剂通过AAO孔道，过滤到滤膜另一侧，并通过过滤出口流出。其余小颗粒及比孔径尺寸大的颗粒将通过循环出口流回，进行再次循环。
注意事项
- 1. 在使用前务必用水清理各个部件，拧紧压盖和底座，确保密封圈密封。
- 2. 过滤膜装入过滤器的顺序：盖子朝上放置，先把白色四氟乙烯支撑片放入，接着放过滤膜，继续放黑色橡胶星形密封圈，然后盖子的固定销与底座缺口对齐，防止在拧紧压盖的过程中密封圈转动损坏过滤膜，最后拧紧压盖和底座。
- 3. 过滤过程中，部分纳米颗粒会吸附到AAO滤膜上。可进行溶液快速循环（10mL/min），起到冲刷滤膜的作用，防止滤膜被堵孔或覆盖。
- 4. 过滤后，AAO膜可能会吸附在密封圈上，可一同将二者取出，然后小心将AAO取下，或等AAO膜晾干后再将其取下。
- 5. 如果装配不够紧密，可能出现液体漏出到两个星型密封圈之间的间隙，但不会漏出过滤器。
- 6. 聚丙烯在80℃以下能耐酸、碱、盐液及一般有机溶剂的腐蚀。
- 7. 丁腈密封圈不适用于极性溶剂之中，例如酮类、臭氧、硝基烃、MEK 和氯仿。
目前推出聚丙烯PP（不透明）和聚碳酸酯PC（透明）版本带搅拌功能的升级版，详情请咨询公司客服。
